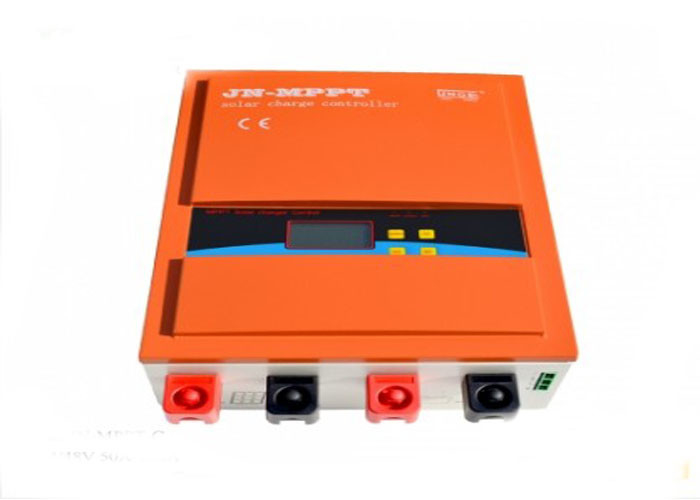

JN-MPPT-C 50A 60A 80A 100A MPPT مراقب الشحن الشمسي 12V 24V 48V أوتوماتيكي
سلسلة JN-MPPT-C سيريز MPPT المتحكم الشمسي تتراوح من 50a 60a 80a 100a ، متقدمة MPPT تقنية تتبع أقصى نقطة الطاقة ، كفاءة تتبع أكثر من 99.5٪.
مزايا المنتج:
1.12 فولت 24 فولت 48 فولت نظام التشغيل التلقائي التعرف.
2كفاءة شحن MPPT أكثر من 99.5٪
3دعم واجهة الاتصال RS485، أكثر ذكاء.
4تخزين بيانات قوي، وقت التخزين يمكن أن يصل إلى 10 سنوات.
5تكنولوجيا التصحيح المزامنة ، تضمن كفاءة تحويل أعلى تحت حالة الشحن الصغيرة.
6تقنية تتبع الذروات المزدوجة والذروات المتعددة
7اليابان استوردت أدوات طاقة ذات أداء أفضل وأكثر استدامة.
8تصميم دائرة الكاثود المشتركة يجعل النظام أكثر استقرارا وموثوقية.
9دعم للاتصال المتوازي 99 مجموعة كحد أقصى
معايير جهاز تحكم الشحنة MPPT:
| اسم المعايير |
قيم المعلمات (والمنطقة القابلة للتعديل) |
القيم الافتراضية |
| التيار الحالي |
50A |
60A |
80A |
100A |
|
| فولتاج النظام |
12 فولت، 24 فولت، 48 فولت |
|
| الجهد الدخالي الكهروضوئي الأقصى |
20 فولت 100 فولت ((12 فولت نظام الجهد)
40 فولت 150 فولت ((اقترح أقل من 145 فولت)) ((فولت نظام 24 فولت))
80 فولت 150 فولت ((اقترح أقل من 145 فولت)) ((48 فولت نظام)
|
|
| التيار العامل المسموح به |
50A |
60A |
80A |
100A |
|
| طاقة الدخول القصوى للطاقة الكهروضوئية |
600 واط/12 فولت
1200W/24
2440W/48
|
720 واط/12 فولت
1440W/24V
2880W/48V
|
960W/12V
1920W/24V
3480W/48V
|
1200 واط/12 فولت
2400W/24V
4800W/48V
|
|
| كفاءة MPPT |
> 99.5% |
|
|
التحويل
الكفاءة
|
> 96% |
|
| الجهد المفرط (الشحن المفرط) |
16 ′′17 فولت × nV |
16 فولت × nV |
| استرداد الجهد الزائد |
15~15.5 فولت ×nV |
15 فولت × nV |
| الجهد الحد الأقصى للشحن |
15.5 16 فولت ×nV |
15.5 فولت × nV |
| تشغيل التيار الكهربائي |
15~15.5 فولت ×nV |
15.2 فولت × nV |
| تشغيل الجهد |
1415 فولت ×nV |
14.4 فولت × nV |
| استرداد رسوم الزيادة |
12.3 ∙ 13.5 فولت × nV |
13.2 فولت × nV |
|
الرسوم العائمة
الجهد
|
13.2 140,×nV |
13.8 فولت × nV |
| فوق فولتاج التفريغ |
9.8 ∙ 11.8 فولت × nV |
10.8 فولت × nV |
| استرداد الإفرازات الزائدة |
12.0 ∙ 13.0 فولت × nV |
12.6 فولت × nV |
| وقت التساوي في الشحن |
نصف ساعة |
1 ساعة |
| وقت الشحن |
نصف ساعة |
1 ساعة |
| عنوان جهاز |
1 ¢99 |
6 |
| تحكم الضوء تشغيل الجهد |
لا تنطبق |
5 |
| التحكم في الضوء إغلاق الجهد |
لا تنطبق |
6 |
| تأخير زمني |
لا تنطبق |
|
| تعويض الحرارة |
0 ¥4 |
4 |
| الحماية من ارتفاع درجة الحرارة |
عندما تصل درجة الحرارة إلى 75 درجة مئوية يتم الحد من تيار الشحن إلى نصف التيار الاسمي. عندما تصل درجة الحرارة إلى 90 درجة مئوية يتم إيقاف الشحن والحمل
|
|
| درجة حرارة العمل |
-20 درجة مئوية 50 درجة مئوية |
|
| درجة حرارة التخزين |
-40 درجة مئوية 80 درجة مئوية |
|
| الرطوبة |
10 ٪ ٪ 90 غير مكثف |
|
| الوزن |
7.25 كجم |
|
| الحجم |
374.5*260*114.5ملم |
|
|
مزايا المنتج:
1. 12 فولت 24 فولت 48 فولت نظام التوتر تحديد تلقائي.
2كفاءة شحن MPPT أكثر من 99.5٪
3. تصميم بدون مروحة بدون أنف و مجاناً بدون صيانة
4مع واجهة الاتصال RS485، أكثر ذكاء.
5دعم تخزين البيانات، يمكن أن يكون وقت التخزين ما يصل إلى 10 سنوات.
6تقنية التصحيح المتزامن
7تقنية تتبع الذروات المزدوجة والذروات المتعددة
8اليابان استوردت مجموعة طاقة ذات أداء أفضل وأكثر استدامة.
9تصميم دائرة الكاثود المشتركة يجعل النظام أكثر استقرارا وموثوقية.
10دعم للاتصال المتوازي 99 مجموعة كحد أقصى
11.غسالة حرارة فائقة و تصميم بدون مروحة بدون أنف و مجاناً و بدون صيانة
معايير المنتج:
| اسم المعايير |
قيم المعلمات (والمنطقة القابلة للتعديل) |
القيم الافتراضية |
| التيار الحالي |
10A |
20A |
30A |
40A |
|
| فولتاج النظام |
12 فولت، 24 فولت، 48 فولت |
|
| الجهد الدخالي الكهروضوئي الأقصى |
20 فولت 100 فولت ((12 فولت نظام الجهد)
40 فولت 150 فولت ((اقترح أقل من 145 فولت)) ((فولت نظام 24 فولت))
80 فولت 150 فولت ((اقترح أقل من 145 فولت)) ((48 فولت نظام)
|
|
| التيار العامل المسموح به |
10A |
20A |
30A |
40A |
|
| طاقة الدخول القصوى للطاقة الكهروضوئية |
120 واط/12 فولت
240 واط/24 فولت
480 واط/48 فولت
|
240 واط/12 فولت
480 واط/24 فولت
960W/48V
|
360 واط/12 فولت
720 واط/24 فولت
1440W/48V
|
480 واط/12 فولت
960W/24V
1920 واط/48 فولت
|
|
| التيار المعدل للخروج |
10A |
15A |
20A |
20A |
|
| كفاءة MPPT |
> 99.5% |
|
|
التحويل
الكفاءة
|
> 96% |
|
| الجهد المفرط (الشحن المفرط) |
16 ′′17 فولت × nV |
16 فولت × nV |
| استرداد الجهد الزائد |
15~15.5 فولت ×nV |
15 فولت × nV |
| الجهد الحد الأقصى للشحن |
15.5 16 فولت ×nV |
15.5 فولت × nV |
| تشغيل التيار الكهربائي |
15~15.5 فولت ×nV |
15.2 فولت × nV |
| تشغيل الجهد |
1415 فولت ×nV |
14.4 فولت × nV |
| استرداد رسوم الزيادة |
12.3 ∙ 13.5 فولت × nV |
13.2 فولت × nV |
| الجهد |
13.2 140,×nV |
13.8 فولت × nV |
| فوق فولتاج التفريغ |
9.8 ∙ 11.8 فولت × nV |
10.8 فولت × nV |
| استرداد الإفرازات الزائدة |
12.0 ∙ 13.0 فولت × nV |
12.6 فولت × nV |
| وقت التساوي في الشحن |
نصف ساعة |
1 ساعة |
| وقت الشحن |
نصف ساعة |
1 ساعة |
| عنوان جهاز |
1 ¢99 |
6 |
| تحكم الضوء تشغيل الجهد |
511 فولت |
5 |
| التحكم في الضوء إغلاق الجهد |
511 فولت |
6 |
|
تحكم الضوء
تأخير الوقت
|
عشر دقائق |
|
| تعويض الحرارة |
0 ¥4 |
4 |
| الحماية من ارتفاع درجة الحرارة |
عندما تصل درجة الحرارة إلى 75 درجة مئوية يتم الحد من تيار الشحن إلى نصف التيار الاسمي. عندما تصل درجة الحرارة إلى 90 درجة مئوية يتم إيقاف الشحن والحمل |
|
| درجة حرارة العمل |
-20 درجة مئوية 50 درجة مئوية |
|
| درجة حرارة التخزين |
-40 درجة مئوية 80 درجة مئوية |
|
| الرطوبة |
10 ٪ ٪ 90 غير مكثف |
|
| الوزن |
2.15 كجم |
|
| الحجم |
185*193*80ملم ((20*30A) |
|
|
